GAZ ALARM CİHAZI ve HAVALANDIRMA OTOMASYONU
GT
5400
Kullanım Alanları ve Yararları
- Ev, işyeri, mutfak, kazan dairesi gibi alanlarda gaz kaçağı olasılığı
olan ortamlarda erken alarm sağlamak
- Alarm durumunda devreye fan, havalandırma sistemi, baca çekimi ya da gaz
vanası kontrolü gibi elemanları çalıştırmak veya gaz akışını kesmek
- Ortam hava kalitesini/zararlı gaz konsantrasyonlarını izlemek
- Merkezi kontrol sistemleriyle entegre şekilde çalışabilmek
- Cihaz, gaz sensörü değiştirilerek
aşağıdaki çeşitli gazları dedekte edebilir.
- MQ-2 > Duman
- MQ-3 > Alkol gazı
- MQ-5 >LPG/Propan
- MQ-4 > Doğal gaz (CH4)
- MQ-6 > LPG/izobütan/Propan
- MQ-7 > Karbonmonoksit (CO)
- MQ-8 > Hidrojen
- MQ-135 > Hava kalite
- Cihaz,180V -250V
arasında 50 Hz şebeke geriliminde ve aynı zamanda 12V DC geriliminde
çalışmaktadır.
- Cihaz, yukarıda
belirtilen aralıklardaki voltaj oynamalarında yanlış alarm vermez.
- Cihazın üzerinde
beslemesinin normal olduğunu gösterir bir LED vardır ve bu LED cihaz
devrede iken sürekli yanar.Ayrıca alarm durumunda da kırmızı bir LED
yanar.
- Cihazlar ileride
gerekli görüldüğü taktirde merkezi bir panoya bağlanabilir. Ve tüm
evlerin tek merkezden kontrolu sağlanabilir.
- Cihaz,ortamdaki
gaz yoğunluğu %0.3 değerinde ve üzerinde iken alarm verir.Kart
üzerindeki potansiyometre ile bu değer %0.1 'e kadar ayarlanabilir.
- Gaz yoğunluğu
yukarıda belirtilen değerlerin altına inene kadar alarm vermeye
devam eder.
- Cihazın sensörü
pallistor (ısı etkili) prensibine göre çalışır.
- Sensörün ısınma
süresi 3 dak. dır.
- Sensörün (Responce
time) cevap süresi 10 sn den azdır.
- Cihaz, %25 - %90
arası değişebilen nem oranında , tehlikeli gaz yoğunluğunda alarm
verir.
- Cihaz,-10 C - +50
C ısı aralığında çalışır ve tehlikeli gaz yoğunluğunda alarm verir.
- NO ve NC kontaklı
rölesi vardır.Röle kontakları 220V AC ve 5A voltaja ve akıma
dayanabilir.Böylece alarm anında hem fan'a kumanda edebilir hem de
merkezi panoya sinyal gönderebilir.
- Mutfaklarda ve
banyolarda kullanılacak cihazın kendi üzerinde ses veren bir buzer'ı
vardır.
- Cihaz su ve yağ
buharından kesinlikle etkilenmez.

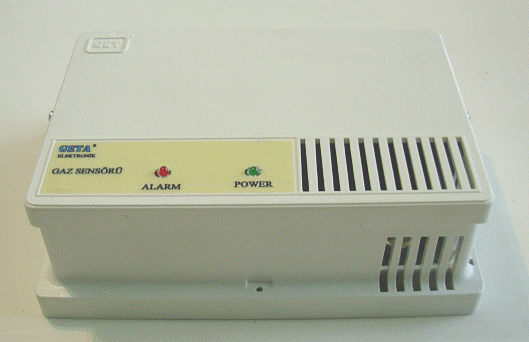

- Cihaz,16 x 11.5 x
5 cm boyutlarında krem rengi ABS malzemeden yapılmıştır.Üzerinde
sensör ve buzer için petek dokulu delikler bulunmaktadır.
- Cihazın gazı
süratle algılayabilmesi için kutunun üstte ve altta havalandırma
delikleri bulunmaktadır.
-
!
Cihaz LPG gazlı
ortamlarda tabana yakın yere monte edilmelidir.
(Hassasiyet ayarı
LPG Gazına göre ayarlı olanlar.Zemine yakın)
-
! Havagazlı ortamlarda tavana yakın yere monte
edilmelidir.
(
Hassasiyet ayarı havagazına ayarlı olanlar.Tavandandan 30 cm
aşağıya
)
-
KULLANMA REHBERİ >>>>>>>>>>
